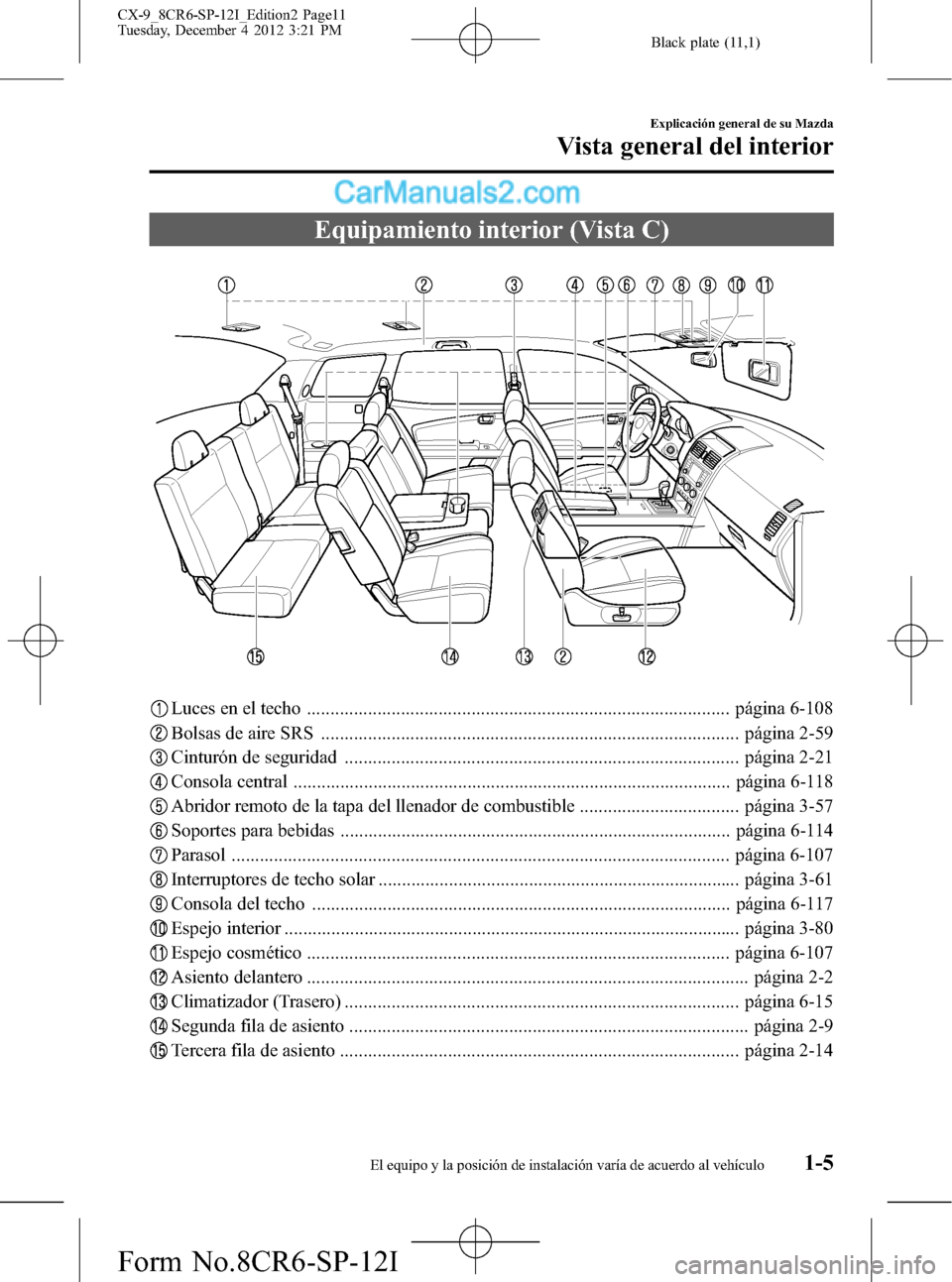

Equipamiento interior (Vista C)
Luces en el techo .......................................................................................... página 6-108
Bolsas de aire SRS ......................................................................................... página 2-59
Cinturón de seguridad .................................................................................... página 2-21
Consola central ............................................................................................. página 6-118
Abridor remoto de la tapa del llenador de combustible .................................. página 3-57
Soportes para bebidas ................................................................................... página 6-114
Parasol .......................................................................................................... página 6-107
Interruptores de techo solar ............................................................................. página 3-61
Consola del techo ......................................................................................... página 6-117
Espejo interior ................................................................................................. página 3-80
Espejo cosmético .......................................................................................... página 6-107
Asiento delantero .............................................................................................. página 2-2
Climatizador (Trasero) .................................................................................... página 6-15
Segunda fila de asiento ..................................................................................... página 2-9
Tercera fila de asiento ..................................................................................... página 2-14
Explicación general de su Mazda
Vista general del interior
1-5El equipo y la posición de instalación varía de acuerdo al vehículo CX-9_8CR6-SP-12I_Edition2 Page11
Tuesday, December 4 2012 3:21 PM
Form No.8CR6-SP-12I

Black plate (12,1)

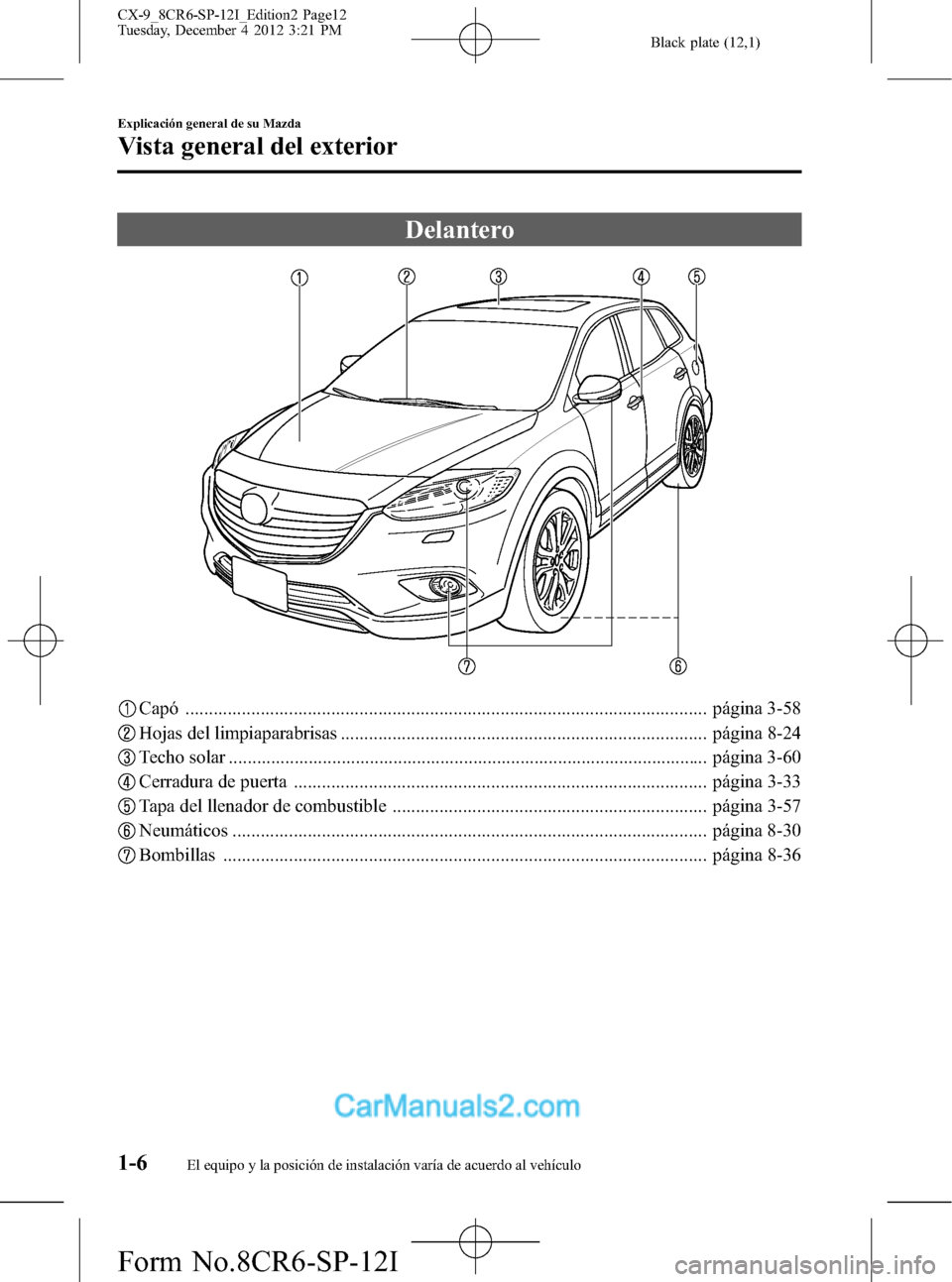

Delantero
Capó ............................................................................................................... página 3-58
Hojas del limpiaparabrisas .............................................................................. página 8-24
Techo solar ...................................................................................................... página 3-60
Cerradura de puerta ........................................................................................ página 3-33
Tapa del llenador de combustible ................................................................... página 3-57
Neumáticos ..................................................................................................... página 8-30
Bombillas ....................................................................................................... página 8-36
1-6
Explicación general de su Mazda
El equipo y la posición de instalación varía de acuerdo al vehículo
Vista general del exterior
CX-9_8CR6-SP-12I_Edition2 Page12
Tuesday, December 4 2012 3:21 PM
Form No.8CR6-SP-12I

Black plate (13,1)

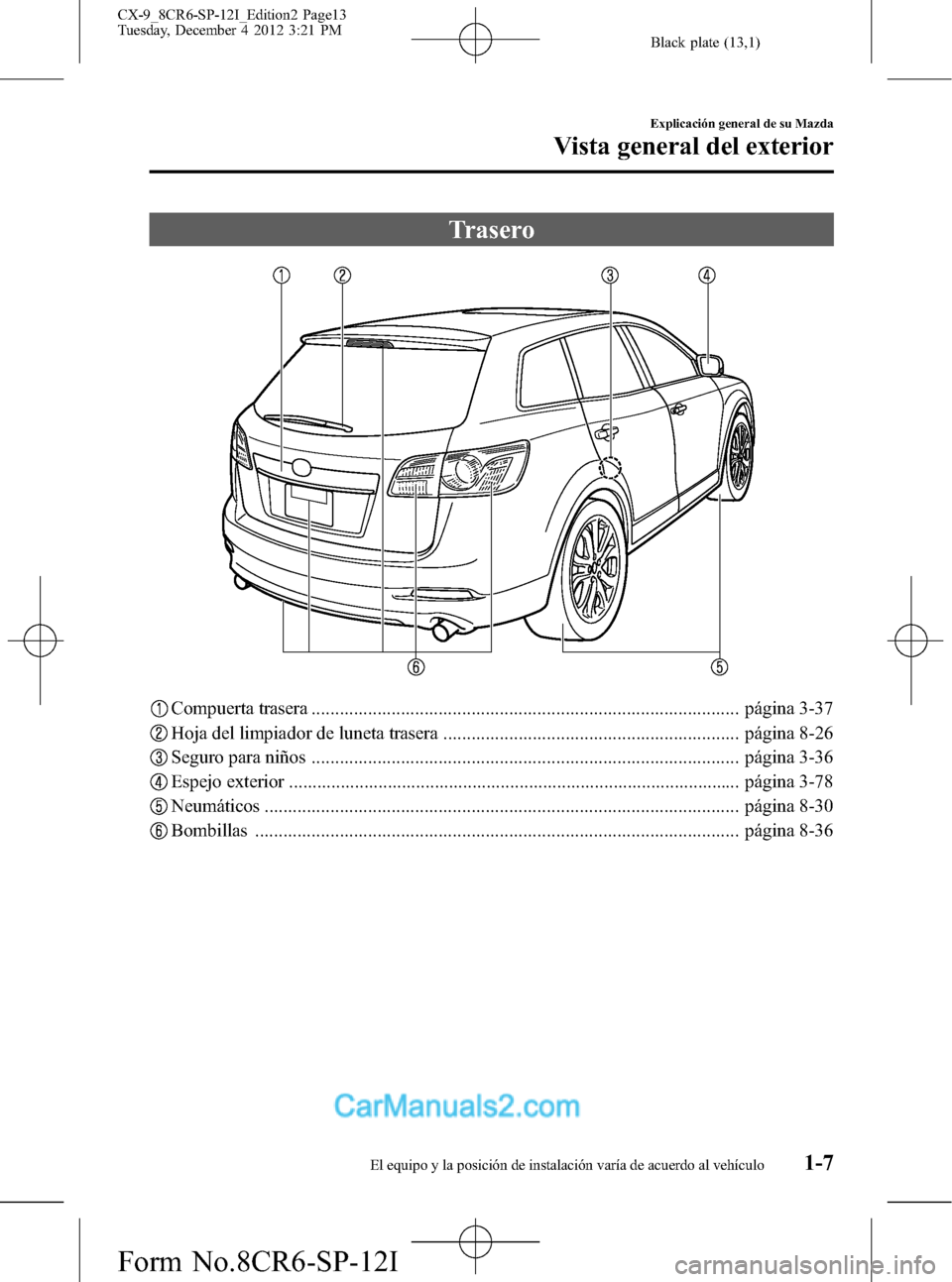

Trasero
Compuerta trasera ........................................................................................... página 3-37
Hoja del limpiador de luneta trasera ............................................................... página 8-26
Seguro para niños ........................................................................................... página 3-36
Espejo exterior ................................................................................................ página 3-78
Neumáticos ..................................................................................................... página 8-30
Bombillas ....................................................................................................... página 8-36
Explicación general de su Mazda
Vista general del exterior
1-7El equipo y la posición de instalación varía de acuerdo al vehículo CX-9_8CR6-SP-12I_Edition2 Page13
Tuesday, December 4 2012 3:21 PM
Form No.8CR6-SP-12I

Black plate (14,1)

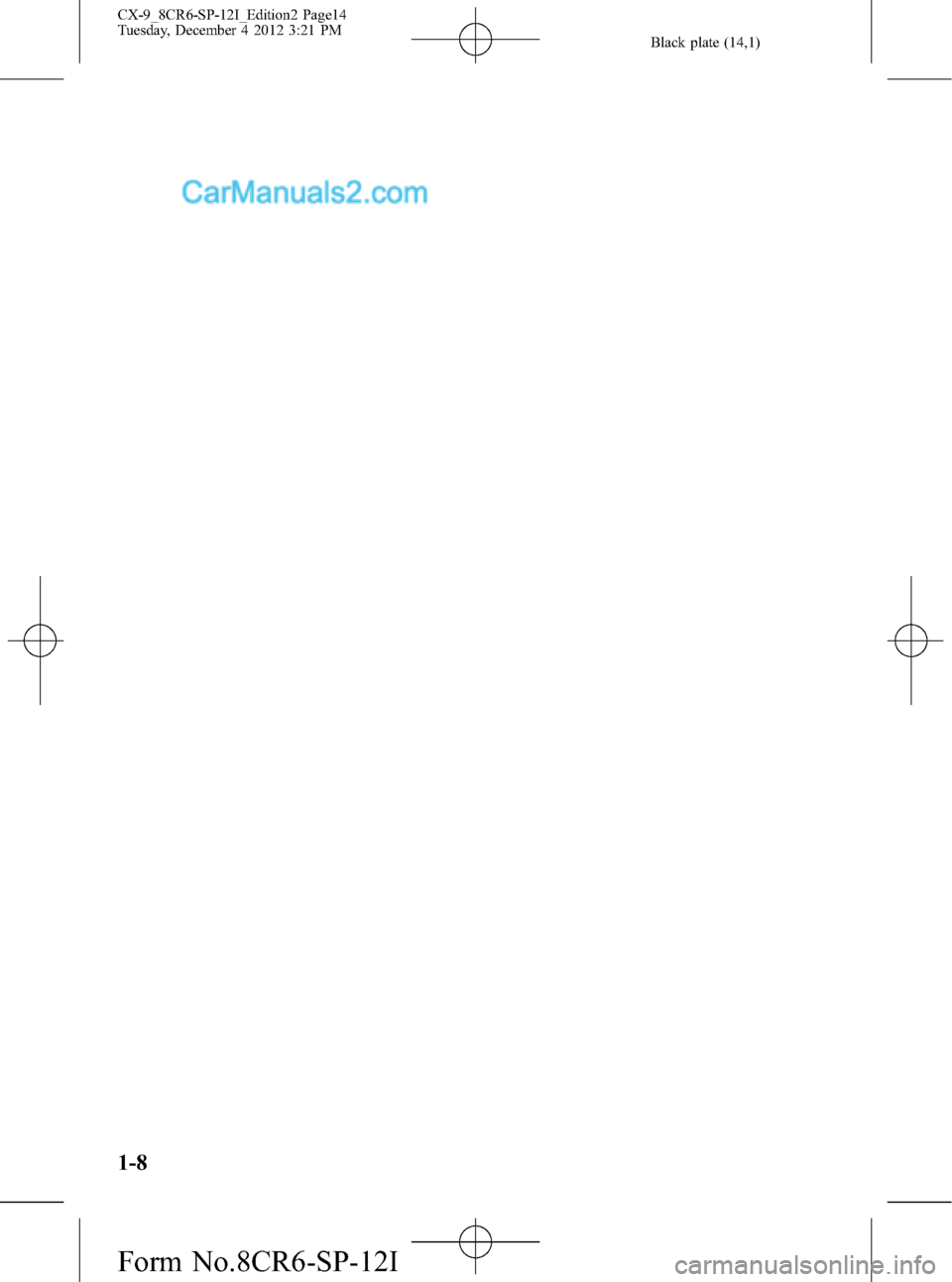

1-8
CX-9_8CR6-SP-12I_Edition2 Page14
Tuesday, December 4 2012 3:21 PM
Form No.8CR6-SP-12I

Black plate (15,1)

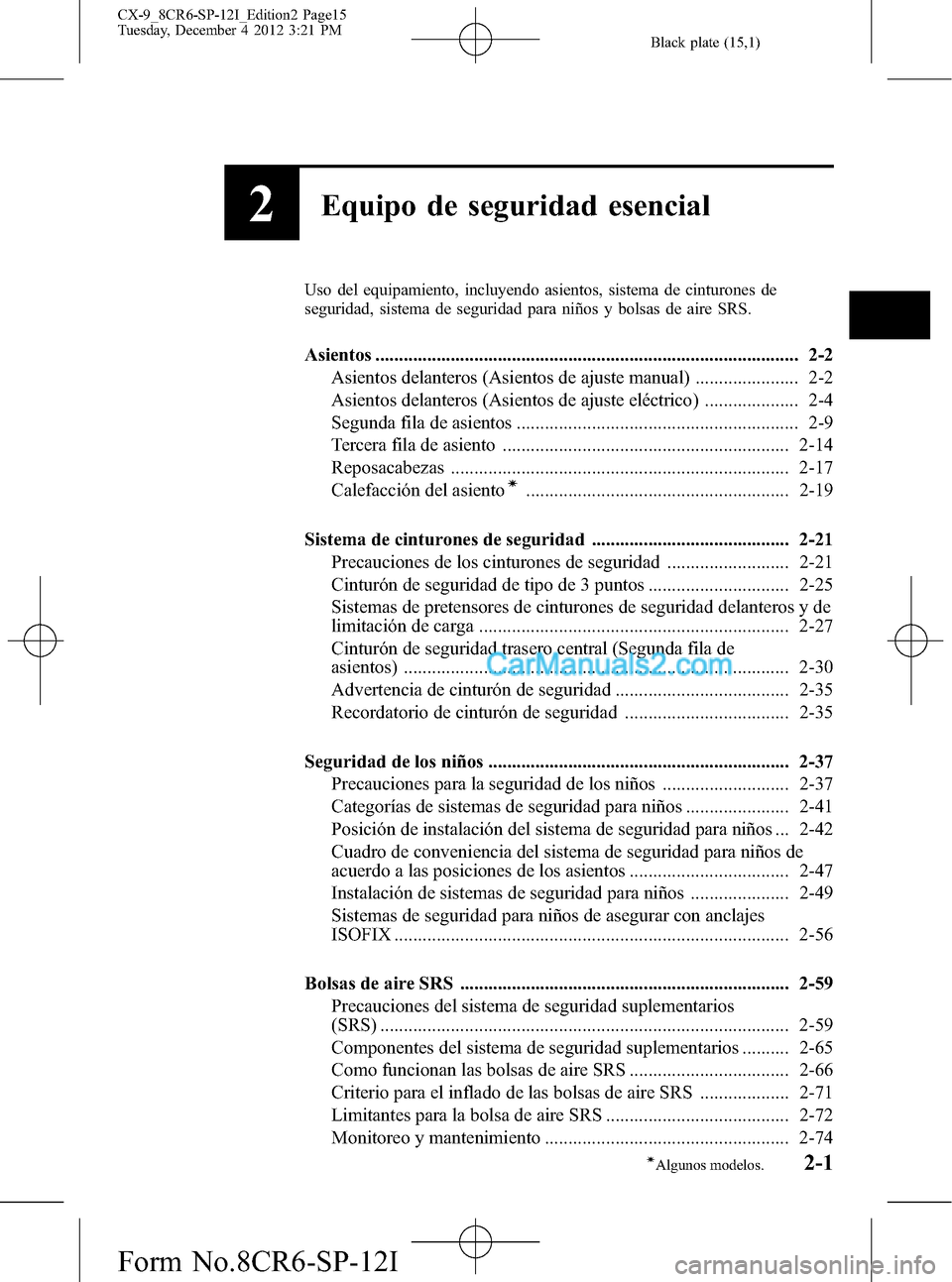

2Equipo de seguridad esencial
Uso del equipamiento, incluyendo asientos, sistema de cinturones de
seguridad, sistema de seguridad para niños y bolsas de aire SRS.
Asientos .......................................................................................... 2-2
Asientos delanteros (Asientos de ajuste manual) ...................... 2-2
Asientos delanteros (Asientos de ajuste eléctrico) .................... 2-4
Segunda fila de asientos ............................................................ 2-9
Tercera fila de asiento ............................................................. 2-14
Reposacabezas ........................................................................ 2-17
Calefacción del asiento
í........................................................ 2-19
Sistema de cinturones de seguridad .......................................... 2-21
Precauciones de los cinturones de seguridad .......................... 2-21
Cinturón de seguridad de tipo de 3 puntos .............................. 2-25
Sistemas de pretensores de cinturones de seguridad delanteros y de
limitación de carga .................................................................. 2-27
Cinturón de seguridad trasero central (Segunda fila de
asientos) .................................................................................. 2-30
Advertencia de cinturón de seguridad ..................................... 2-35
Recordatorio de cinturón de seguridad ................................... 2-35
Seguridad de los niños ................................................................ 2-37
Precauciones para la seguridad de los niños ........................... 2-37
Categorías de sistemas de seguridad para niños ...................... 2-41
Posición de instalación del sistema de seguridad para niños ... 2-42
Cuadro de conveniencia del sistema de seguridad para niños de
acuerdo a las posiciones de los asientos .................................. 2-47
Instalación de sistemas de seguridad para niños ..................... 2-49
Sistemas de seguridad para niños de asegurar con anclajes
ISOFIX .................................................................................... 2-56
Bolsas de aire SRS ...................................................................... 2-59
Precauciones del sistema de seguridad suplementarios
(SRS) ....................................................................................... 2-59
Componentes del sistema de seguridad suplementarios .......... 2-65
Como funcionan las bolsas de aire SRS .................................. 2-66
Criterio para el inflado de las bolsas de aire SRS ................... 2-71
Limitantes para la bolsa de aire SRS ....................................... 2-72
Monitoreo y mantenimiento .................................................... 2-74
2-1íAlgunos modelos.
CX-9_8CR6-SP-12I_Edition2 Page15
Tuesday, December 4 2012 3:21 PM
Form No.8CR6-SP-12I

Black plate (16,1)

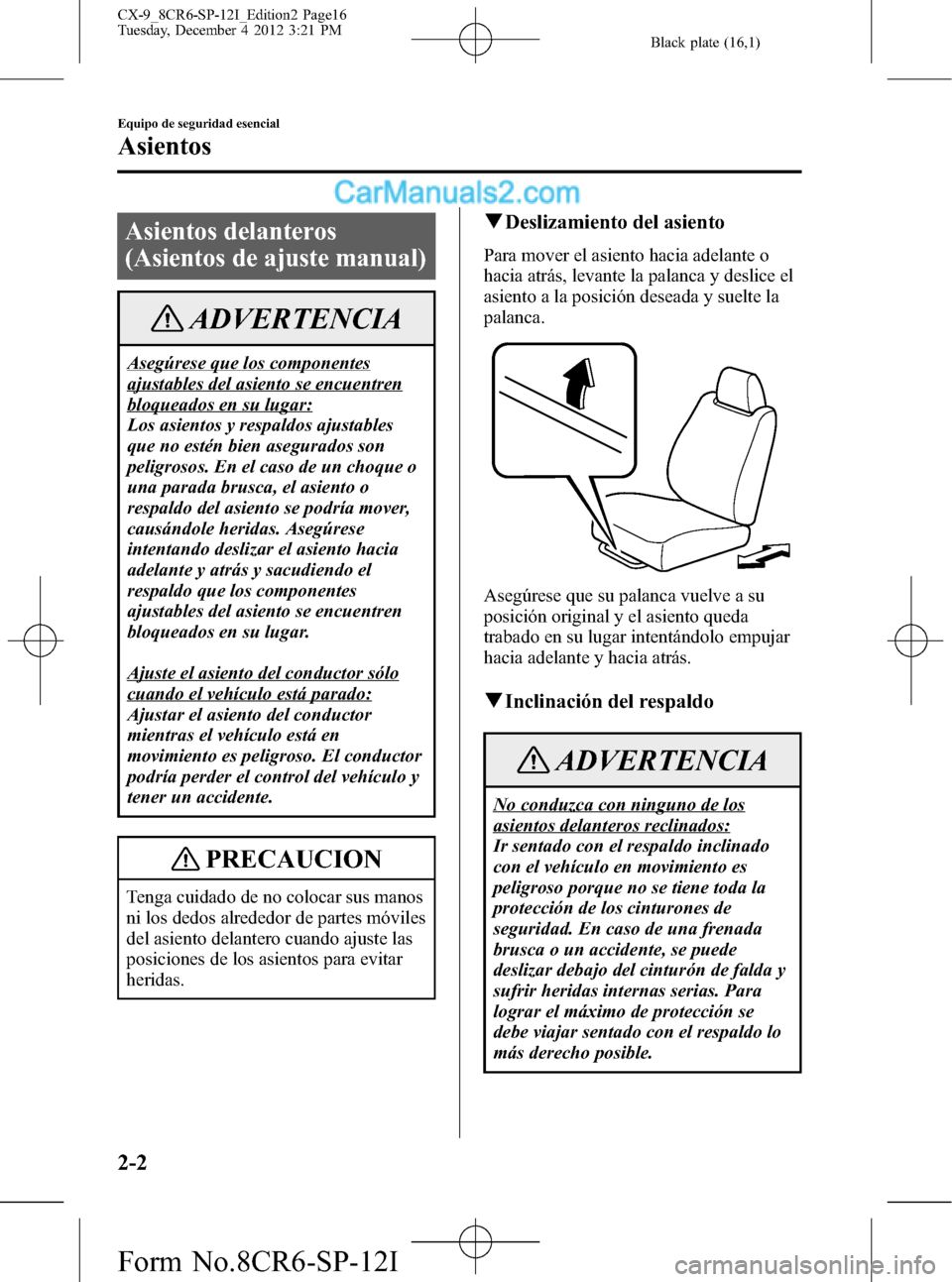

Asientos delanteros
(Asientos de ajuste manual)
ADVERTENCIA
Asegúrese que los componentes
ajustables del asiento se encuentren
bloqueados en su lugar:
Los asientos y respaldos ajustables
que no estén bien asegurados son
peligrosos. En el caso de un choque o
una parada brusca, el asiento o
respaldo del asiento se podría mover,
causándole heridas. Asegúrese
intentando deslizar el asiento hacia
adelante y atrás y sacudiendo el
respaldo que los componentes
ajustables del asiento se encuentren
bloqueados en su lugar.
Ajuste el asiento del conductor sólo
cuando el vehículo está parado:
Ajustar el asiento del conductor
mientras el vehículo está en
movimiento es peligroso. El conductor
podría perder el control del vehículo y
tener un accidente.
PRECAUCION
Tenga cuidado de no colocar sus manos
ni los dedos alrededor de partes móviles
del asiento delantero cuando ajuste las
posiciones de los asientos para evitar
heridas.
qDeslizamiento del asiento
Para mover el asiento hacia adelante o
hacia atrás, levante la palanca y deslice el
asiento a la posición deseada y suelte la
palanca.
Asegúrese que su palanca vuelve a su
posición original y el asiento queda
trabado en su lugar intentándolo empujar
hacia adelante y hacia atrás.
qInclinación del respaldo
ADVERTENCIA
No conduzca con ninguno de los
asientos delanteros reclinados:
Ir sentado con el respaldo inclinado
con el vehículo en movimiento es
peligroso porque no se tiene toda la
protección de los cinturones de
seguridad. En caso de una frenada
brusca o un accidente, se puede
deslizar debajo del cinturón de falda y
sufrir heridas internas serias. Para
lograr el máximo de protección se
debe viajar sentado con el respaldo lo
más derecho posible.
2-2
Equipo de seguridad esencial
Asientos
CX-9_8CR6-SP-12I_Edition2 Page16
Tuesday, December 4 2012 3:21 PM
Form No.8CR6-SP-12I

Black plate (17,1)

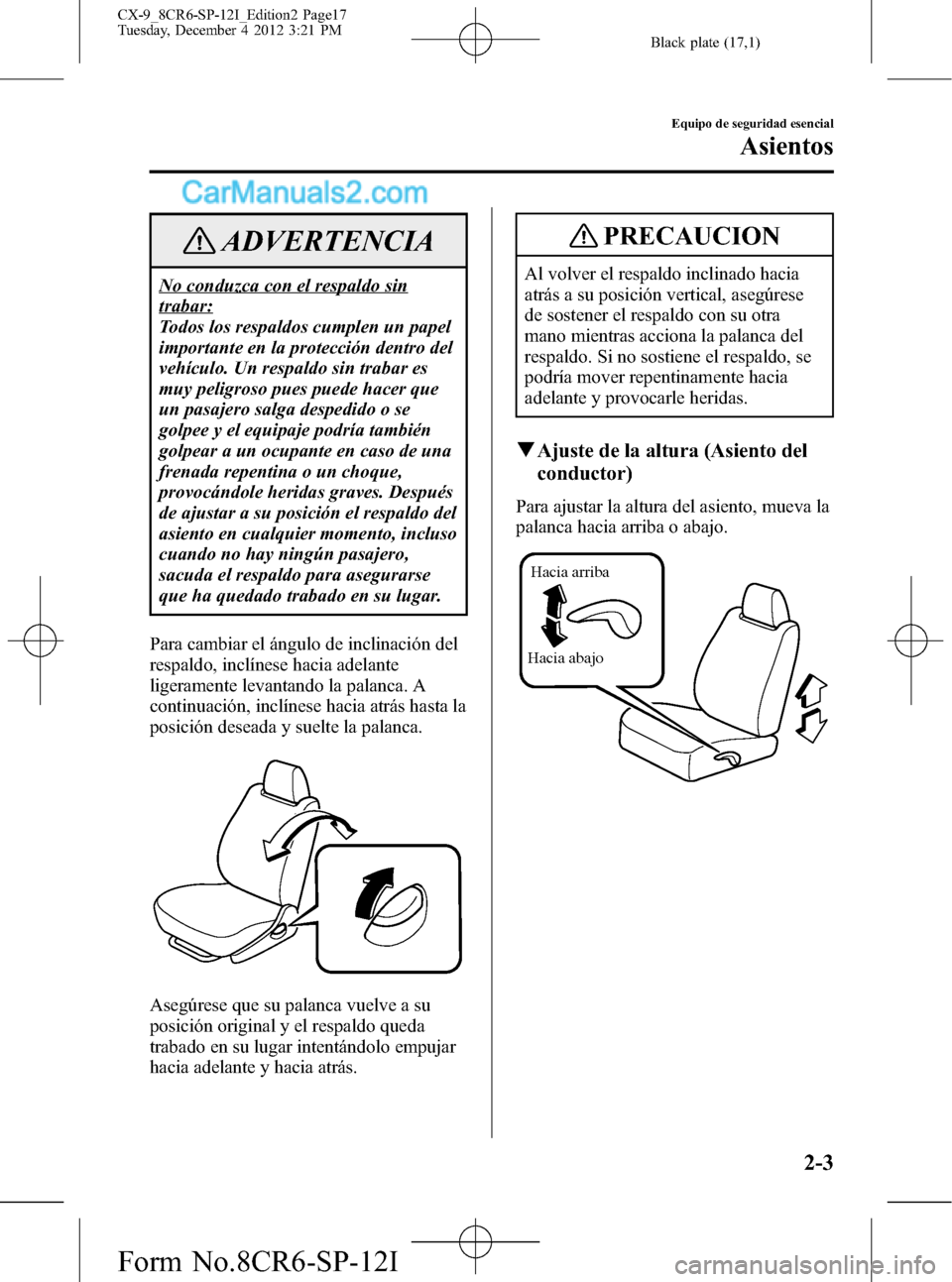

ADVERTENCIA
No conduzca con el respaldo sin
trabar:
Todos los respaldos cumplen un papel
importante en la protección dentro del
vehículo. Un respaldo sin trabar es
muy peligroso pues puede hacer que
un pasajero salga despedido o se
golpee y el equipaje podría también
golpear a un ocupante en caso de una
frenada repentina o un choque,
provocándole heridas graves. Después
de ajustar a su posición el respaldo del
asiento en cualquier momento, incluso
cuando no hay ningún pasajero,
sacuda el respaldo para asegurarse
que ha quedado trabado en su lugar.
Para cambiar el ángulo de inclinación del
respaldo, inclínese hacia adelante
ligeramente levantando la palanca. A
continuación, inclínese hacia atrás hasta la
posición deseada y suelte la palanca.
Asegúrese que su palanca vuelve a su
posición original y el respaldo queda
trabado en su lugar intentándolo empujar
hacia adelante y hacia atrás.
PRECAUCION
Al volver el respaldo inclinado hacia
atrás a su posición vertical, asegúrese
de sostener el respaldo con su otra
mano mientras acciona la palanca del
respaldo. Si no sostiene el respaldo, se
podría mover repentinamente hacia
adelante y provocarle heridas.
qAjuste de la altura (Asiento del
conductor)
Para ajustar la altura del asiento, mueva la
palanca hacia arriba o abajo.
Hacia abajoHacia arriba
Equipo de seguridad esencial
Asientos
2-3
CX-9_8CR6-SP-12I_Edition2 Page17
Tuesday, December 4 2012 3:21 PM
Form No.8CR6-SP-12I

Black plate (18,1)

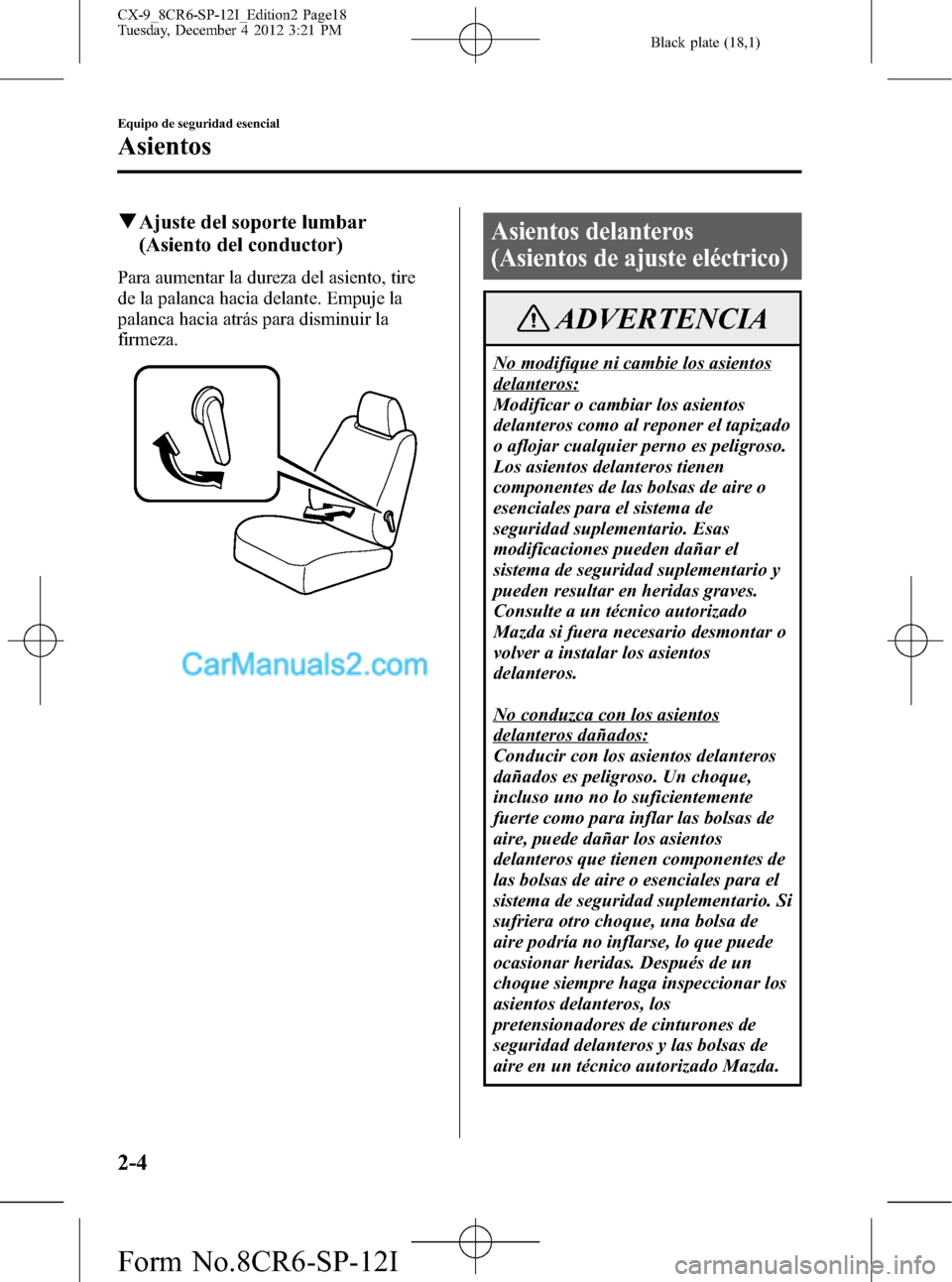

qAjuste del soporte lumbar
(Asiento del conductor)
Para aumentar la dureza del asiento, tire
de la palanca hacia delante. Empuje la
palanca hacia atrás para disminuir la
firmeza.
Asientos delanteros
(Asientos de ajuste eléctrico)
ADVERTENCIA
No modifique ni cambie los asientos
delanteros:
Modificar o cambiar los asientos
delanteros como al reponer el tapizado
o aflojar cualquier perno es peligroso.
Los asientos delanteros tienen
componentes de las bolsas de aire o
esenciales para el sistema de
seguridad suplementario. Esas
modificaciones pueden dañar el
sistema de seguridad suplementario y
pueden resultar en heridas graves.
Consulte a un técnico autorizado
Mazda si fuera necesario desmontar o
volver a instalar los asientos
delanteros.
No conduzca con los asientos
delanteros dañados:
Conducir con los asientos delanteros
dañados es peligroso. Un choque,
incluso uno no lo suficientemente
fuerte como para inflar las bolsas de
aire, puede dañar los asientos
delanteros que tienen componentes de
las bolsas de aire o esenciales para el
sistema de seguridad suplementario. Si
sufriera otro choque, una bolsa de
aire podría no inflarse, lo que puede
ocasionar heridas. Después de un
choque siempre haga inspeccionar los
asientos delanteros, los
pretensionadores de cinturones de
seguridad delanteros y las bolsas de
aire en un técnico autorizado Mazda.
2-4
Equipo de seguridad esencial
Asientos
CX-9_8CR6-SP-12I_Edition2 Page18
Tuesday, December 4 2012 3:21 PM
Form No.8CR6-SP-12I

Black plate (19,1)

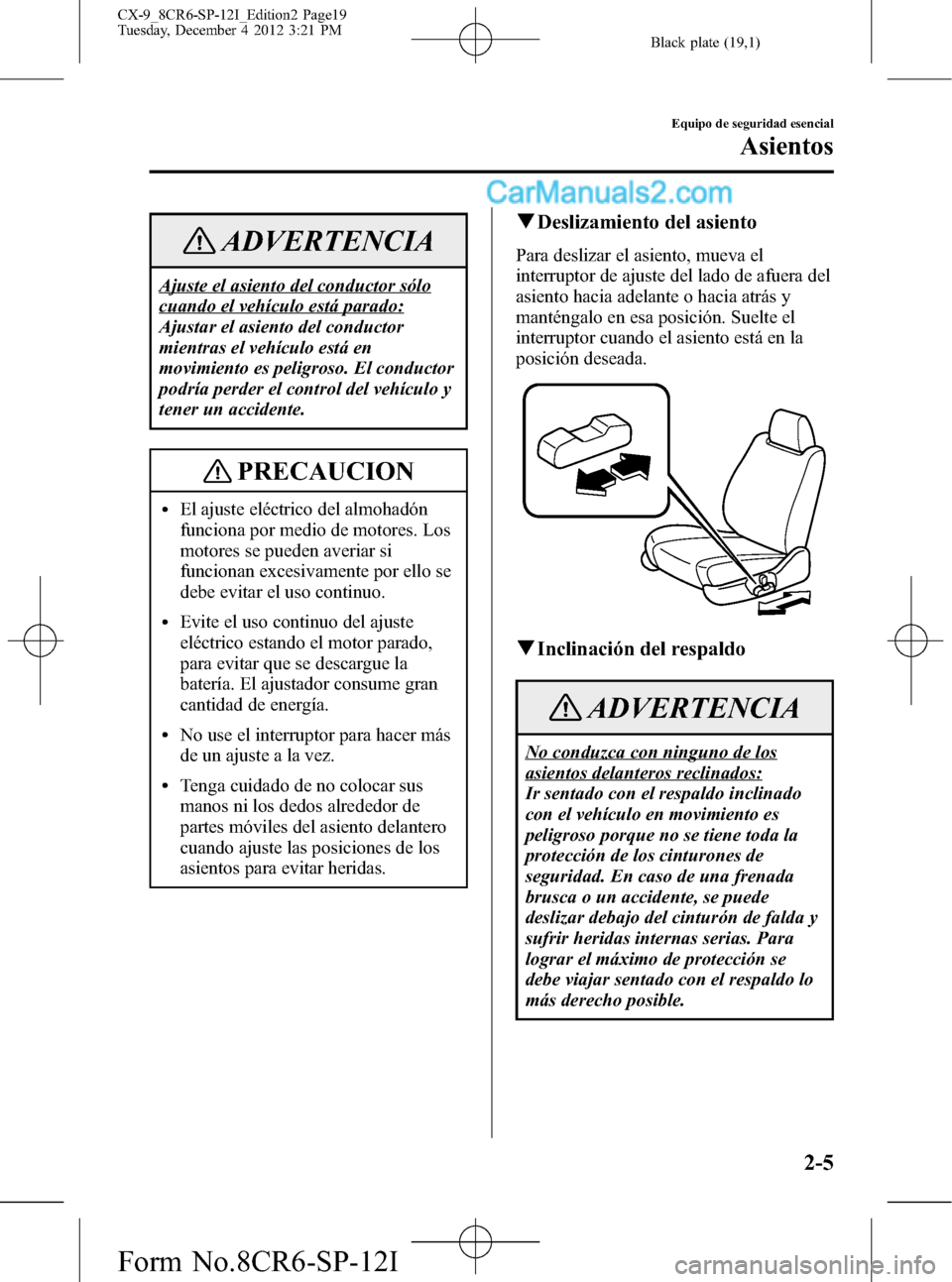

ADVERTENCIA
Ajuste el asiento del conductor sólo
cuando el vehículo está parado:
Ajustar el asiento del conductor
mientras el vehículo está en
movimiento es peligroso. El conductor
podría perder el control del vehículo y
tener un accidente.
PRECAUCION
lEl ajuste eléctrico del almohadón
funciona por medio de motores. Los
motores se pueden averiar si
funcionan excesivamente por ello se
debe evitar el uso continuo.
lEvite el uso continuo del ajuste
eléctrico estando el motor parado,
para evitar que se descargue la
batería. El ajustador consume gran
cantidad de energía.
lNo use el interruptor para hacer más
de un ajuste a la vez.
lTenga cuidado de no colocar sus
manos ni los dedos alrededor de
partes móviles del asiento delantero
cuando ajuste las posiciones de los
asientos para evitar heridas.
qDeslizamiento del asiento
Para deslizar el asiento, mueva el
interruptor de ajuste del lado de afuera del
asiento hacia adelante o hacia atrás y
manténgalo en esa posición. Suelte el
interruptor cuando el asiento está en la
posición deseada.
qInclinación del respaldo
ADVERTENCIA
No conduzca con ninguno de los
asientos delanteros reclinados:
Ir sentado con el respaldo inclinado
con el vehículo en movimiento es
peligroso porque no se tiene toda la
protección de los cinturones de
seguridad. En caso de una frenada
brusca o un accidente, se puede
deslizar debajo del cinturón de falda y
sufrir heridas internas serias. Para
lograr el máximo de protección se
debe viajar sentado con el respaldo lo
más derecho posible.
Equipo de seguridad esencial
Asientos
2-5
CX-9_8CR6-SP-12I_Edition2 Page19
Tuesday, December 4 2012 3:21 PM
Form No.8CR6-SP-12I

Black plate (20,1)

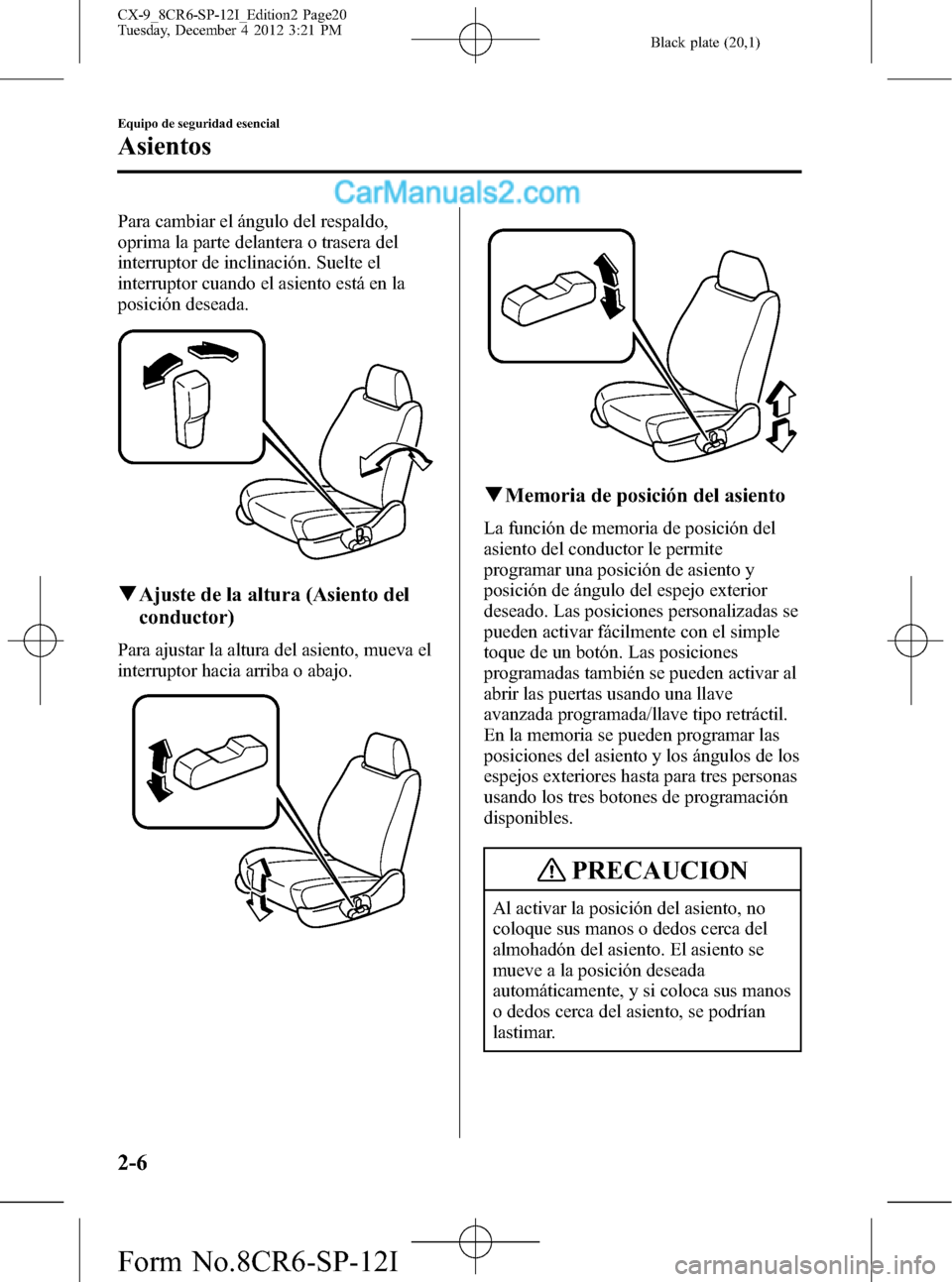

Para cambiar el ángulo del respaldo,
oprima la parte delantera o trasera del
interruptor de inclinación. Suelte el
interruptor cuando el asiento está en la
posición deseada.
qAjuste de la altura (Asiento del
conductor)
Para ajustar la altura del asiento, mueva el
interruptor hacia arriba o abajo.
qMemoria de posición del asiento
La función de memoria de posición del
asiento del conductor le permite
programar una posición de asiento y
posición de ángulo del espejo exterior
deseado. Las posiciones personalizadas se
pueden activar fácilmente con el simple
toque de un botón. Las posiciones
programadas también se pueden activar al
abrir las puertas usando una llave
avanzada programada/llave tipo retráctil.
En la memoria se pueden programar las
posiciones del asiento y los ángulos de los
espejos exteriores hasta para tres personas
usando los tres botones de programación
disponibles.
PRECAUCION
Al activar la posición del asiento, no
coloque sus manos o dedos cerca del
almohadón del asiento. El asiento se
mueve a la posición deseada
automáticamente, y si coloca sus manos
o dedos cerca del asiento, se podrían
lastimar.
2-6
Equipo de seguridad esencial
Asientos
CX-9_8CR6-SP-12I_Edition2 Page20
Tuesday, December 4 2012 3:21 PM
Form No.8CR6-SP-12I
